石化仪表系统设备的防雷方案
随着我国国民生产的快速发展，石化系统的大型石化企业及石油储存设施的自动化水平的不断提高，电脑监控系统、电脑管理系统、数据传输应用越来越普遍，跟随而来的仪表系统雷电事故不断增加。如压力变送器，温度变送器，光导液位变送器，信号报警器，电视监控摄像机等等。发生雷击损坏事故较多，占石化系统雷击事故近90 ％左右，所以石油化工的防雷，主要是仪表系统设备的防雷。
遵循的标准：
《爆炸和火灾危险环境电力装置设计规范》GB50058－92
《建筑物防雷设计规范》GB50057－94 （2000版）
《石油库设计规范》GB50074－2002
《汽车加油加气站设计与施工规范》GB50156－2002
石化行业的环境特征：原料和成品大都属于易燃易爆物质；石化建筑物大都由塔、罐容器、加热炉、空压机泵房、生产装置机泵及众多的金属管道将其相互连接组成。具有高温、高压连续生产的性质。这些都导致石化行业防雷及其复杂，且防雷要求更高。科学、合理、稳定的防雷必不可少。石化行业防雷从直击雷防护、接地系统、仪表设备浪涌防护等方面重点防护。

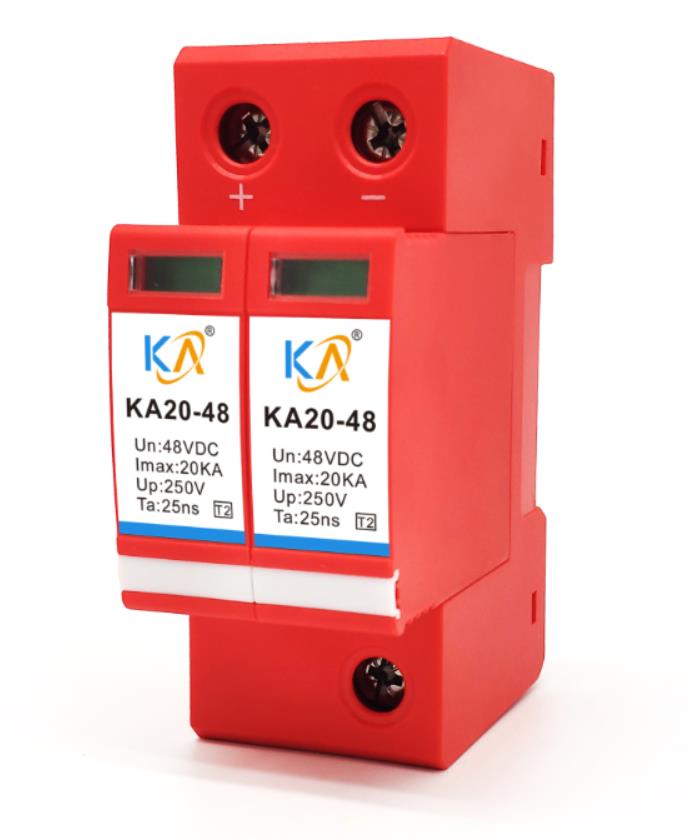

供电系统设置SPD
石化生产装置供配电系统的电源端
石油库供配电系统的电源端
石油加气站供配电系统的电源端

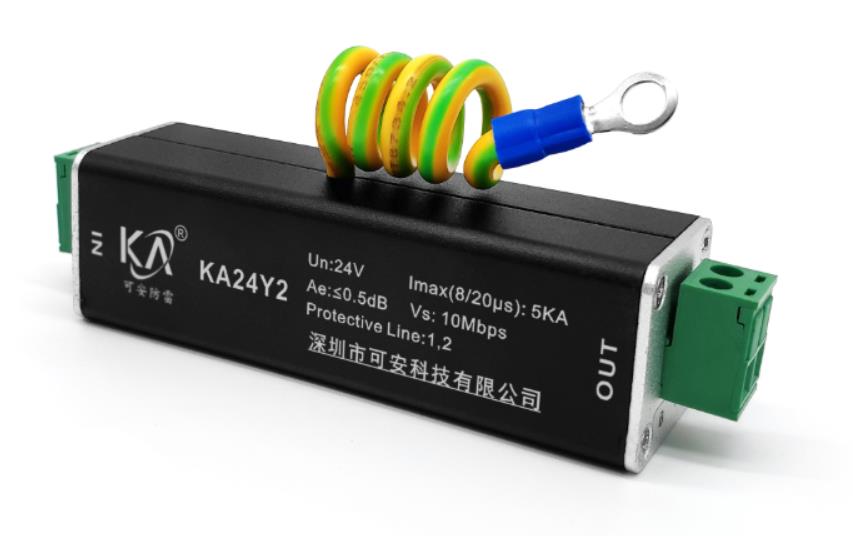

根据中石化行业标准SH/T 3164-2012《石油化工仪表系统防雷设计规范》建议，下列现场仪表端应设置电涌保护器SPD：
1.安全仪表系统的现场仪表端
2.变送器现场端
3.电气转换器、电气阀门定位器、电磁阀等现场电信号执行器类仪表
4.热电阻现场端
5.电子开关现场端
6.独立杆安装的电视监控头的电源及信号端。
石化仪表系统的雷电与电涌防护，一定要采取综合系统的防护措施：接地、均压（等电位连接）、电磁封锁(屏蔽) 、合理布线，在适当位置安装浪涌保护器等，才能减少或消除石化仪表系统的雷电事故，确保石化生产装置长周期平稳的运行。
