POE以太网供电防雷器

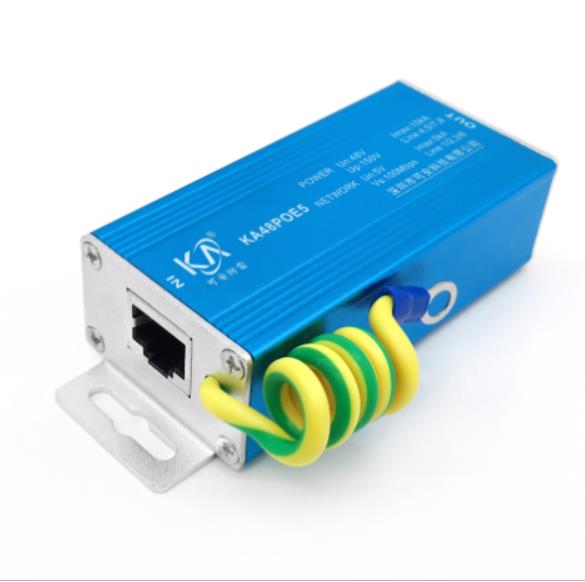

百兆POE以太网供电防雷器KA48POE5系列
多级防护电路 插损小，响应速度快 限制电压低 限制电压精确 通流量大
KA48POE5系列产品是为POE供电设备定制的一款防雷产品，保护通信设备POE端口线路免受雷电电磁脉冲、感应过电压、操作过电压的影响，广泛应用于无线覆盖、安防监控等领域。该系列产品具有残压低、方便安装等特点，具有良好的防雷效果。
|
型号 / 指标 |
KA48POE5 |
KA48POE5-4 |
KA48POE5-8 |
KA48POE5-16 | KA48POE5-24 |
| 网络部分参数 | |||||
|
工作电压（Uc） |
5V |
||||
|
标称放电电流In |
3kA（8/20μs） |
||||
|
最大通流容量Imax |
5kA（8/20μs） |
||||
|
保护水平（Up） |
≤20V（10/700μs） |
||||
| 传输速率（Vs） | 100Mbps | ||||
|
响应时间（Ta） |
1ns |
||||
| 插入损耗（Ae） | 0.5dB | ||||
| 接头形式 | RJ45 | ||||
| 保护线路 | 1/2,3/6 | ||||
| 保护路数 | 1 | 4 | 8 | 16 | 24 |
| 电源部分参数 | |||||
|
工作电压（Un） |
48VDC |
||||
| 最大持续工作电压Uc | 57VDC | ||||
|
标称放电电流In |
5kA（8/20μs） |
||||
|
最大通流容量Imax |
10kA（8/20μs） |
||||
| 保护水平（Up） | 150V（10/700μs） | ||||
| 响应时间（Ta） | 1ns | ||||
| 插入损耗（Ae） | 0.5dB | ||||
| 接头形式 | RJ45 | ||||
| 保护线路 | 4,5/7,8 | ||||
| 外形尺寸（mm） | 106*40*32 | 114*80*32 | 205*120*48 | 484*120*44 | |
| 保护等级 | IP20 | ||||
|
工作环境 |
温度－40～＋85℃，相对湿度≤95％(25℃) |
||||
KA48POE5尺寸图 KA48POE5-4尺寸图
KA48POE5-8尺寸图 KA48POE5-16/KA48POE5-24尺寸图
KA48POE5接线图 KA48POE5-4接线图
KA48POE5-8接线图 KA48POE5-16/KA48POE5-24接线图
01太网供电路；
02IP电话；
03网络监控设备等网络终端，使其免受雷电感应电压、电源干扰、静电放电等所造成的损坏。
