交流电源防雷箱

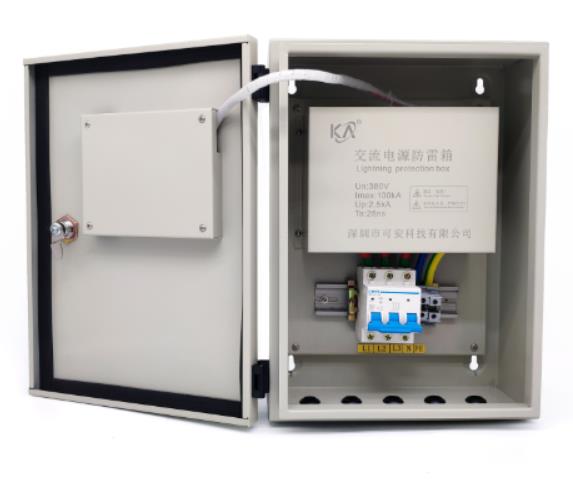

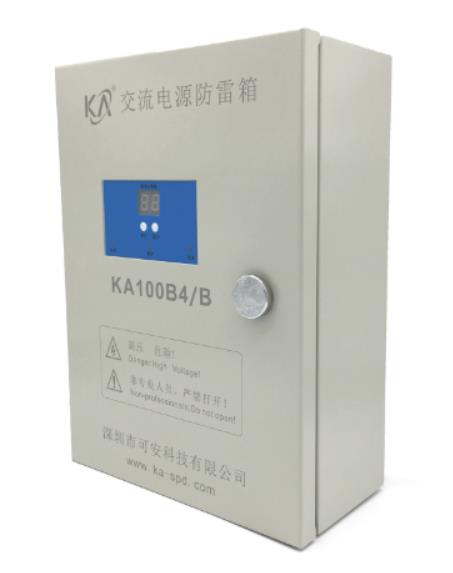

100KA交流电源防雷箱KA100B系列
采用特殊冲击熔片，具有高可靠性 自带远程告警干接点，便于远程监控 配备雷电计数器，准备记录雷击次数 带有模块告警指示灯，提供模块劣化指示 带有电源状态指示灯，提示防雷器的工作状态 采用内置热保护，工作稳定可靠 核心元件采用国际知名品牌，性能优异 防水、防尘、防腐等级高，多用在户外
该系列电源防雷箱主要用于配电系统B级防护用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（＜100us）过电压的影响，广泛应用于通信、安防、电力、交通、航空等领域机房电源保护。该系列产品采用内置热保护，最大通流容量可达到100KA，响应速度快，残压低，自带远程告警干接点等特点，阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
|
指 标 /型 号 |
KA100B2/B |
KA100B1+N/B |
KA100B4/B |
KA100B3+N/B |
|
| 电气参数 | |||||
|
工作电压（Un） |
三相380V / 单相220V AC |
||||
|
最大持续工作电压（Uc） |
385V AC |
||||
|
标称放电电流（In） |
50kA |
||||
|
最大通流容量（Imax） |
100kA |
||||
|
保护水平（Up） |
≤1.5kV（20kA），≤2.5kV（50kA） |
||||
|
|
KA40B |
25ns |
|||
|
NPE40 |
/ |
100ns |
/ |
100ns |
|
| 保护模式 | L、N-PE | L-N、N-PE | L1、L2、L3、N-PE | L1、L2、L3-N、N-PE | |
| 机械参数 | |||||
| 安装方式 | 根据安装位置不同，可选用挂墙式或平放式两种 | ||||
| 指示功能 | 工作指示、故障指示、雷击计数 | ||||
| 最大安装导线截面积 | 35 mm² | ||||
| 推荐安装导线截面积 | L、N线≥16mm² PE线≥25mm² | ||||
| 接线端子最大安装扭矩 | 6-8N.m | ||||
|

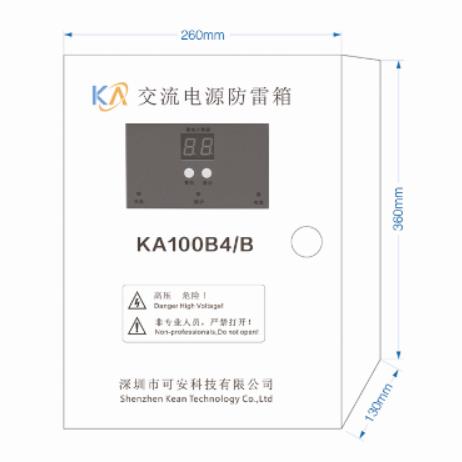

外形尺寸 |
360×260×130 mm | ||||
|
工作环境 |
温度－40～＋85℃，相对湿度≤95％(25℃) |
||||
|
保护等级 |
IP54 |
||||

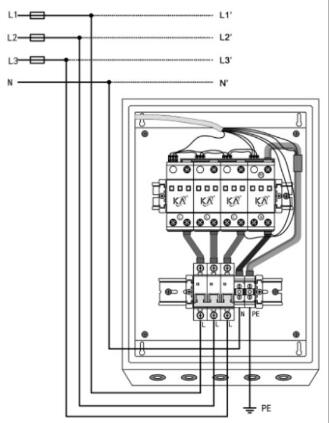

单相防雷箱接线示意图 三相防雷箱接线示意图
1、防雷箱既可以壁挂也可以水平安装，输入线从下方引入。
2、防雷箱与被保护设备并联于系统中，将电源线分别由下方入线孔接入防雷箱的“L、N”端子，从箱内“PE”端引出接地线连接到防雷接地母线。
1、请在断开电源的情况下安装，以免发生意外
2、接入导线截面积必须符合技术要求。
3、防雷箱无需特别维护，只需定期检查其连接是否松动，工作状态指示是否正常。
4、故障指示灯显红色时，表示防雷箱已有元件损坏，防雷效果变差，必须立即更换。
01电力系统二次设备首级保护，能为有效记录雷击和浪涌次数提供依据
02用于通讯类机房、计算机机房等电源防雷击及过电压保护
03建筑物配电屏、配电箱；无人执守但须安装带遥信指示的防雷设备的环境
04须有防雷失效指示、报警指示及雷电泄放记录环境，根据安装位置不同，可选用挂墙式或平放式两种
